重力式无阀过滤器

更新：2020/4/13 20:40:27 点击：

品牌：通给

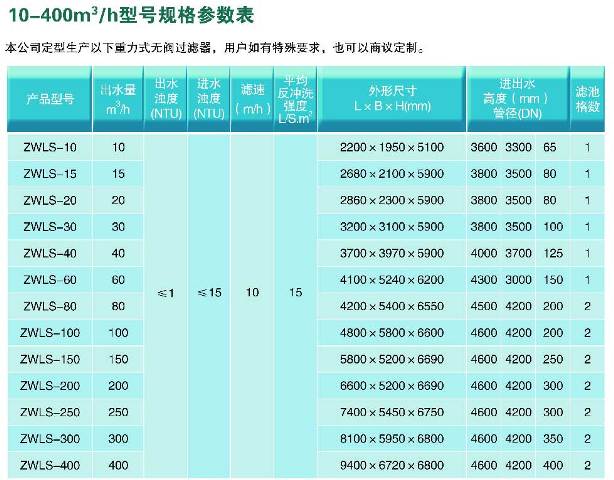

型号： ZWLS

产品介绍

概述

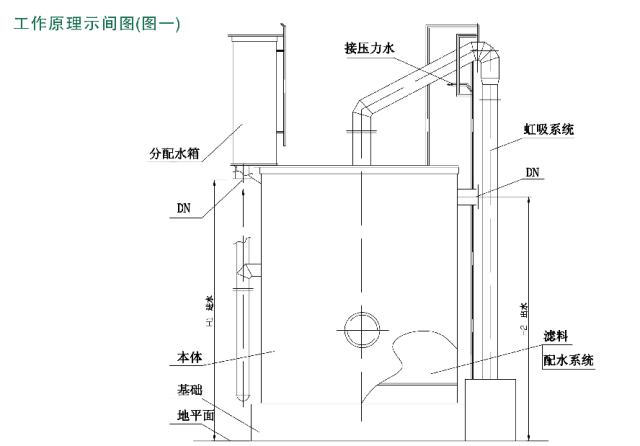

重力式无阀滤池，其工作原理为通过给水管送入过滤器，经过滤后清水即从连通管注入水箱内贮存，水箱充满后，水流通过出水管口出水，运行过程中，滤层不断截留悬浮物，造成滤室阻力的逐渐增加，因而促使虹吸上升管内的水位不断升高。当水位达到虹吸辅助管管口时，水自该管中落下，通过抽气管，借以带走虹吸下降管中的空气，当真空度达到一定值时，便发生虹吸作用。这时，水箱中的水自下而上地通过滤层对滤料进行反冲洗。当冲洗水箱水面下降到虹吸破坏管管口时，空气进入虹吸管，破坏虹吸，滤池反冲洗结束，进入下一周期的工作。

根据我国“生活饮用水水质标准”规定，本设计适用于要求经过过滤出水浊度在3NTU以内，达到符合饮用水水质标准的工业用水和生活用水的工矿企业和城镇给水水处理设施。
本设备由我公司工程人员总结以往工程设计中成功经验而设计制造。节省投资、效果稳定、操作方便，是理想的给水设施。
本产品滤料采用石英砂和无烟煤，产品出厂时本公司已将滤料配套。但使用长时间后，用户应该更换滤料，底层滤料2-4mm 的砾石，其厚度为100mm，中层为0.6-1.2mm粒径的石英砂，其厚度为350mm。上层为0.8-1.8mm粒径的无烟煤，其厚度为350mm。

连管法兰连接尺寸按GB9114-9116、9119、9123-88PN1.0选用。基础平台承载强度不低于10吨/平方米。
